Descripción

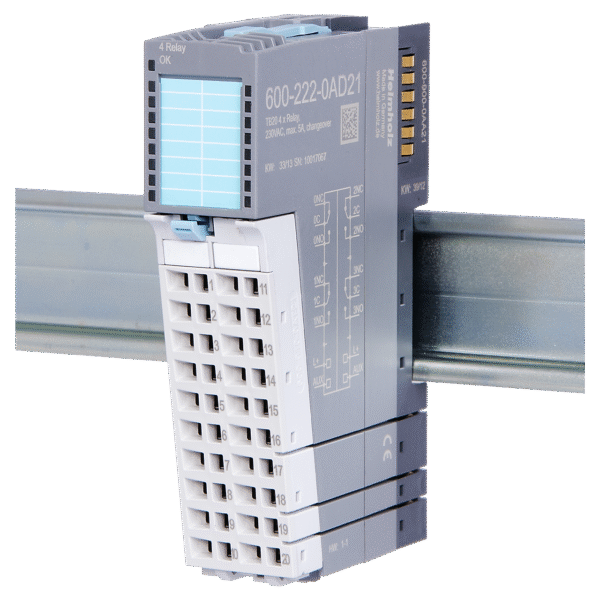

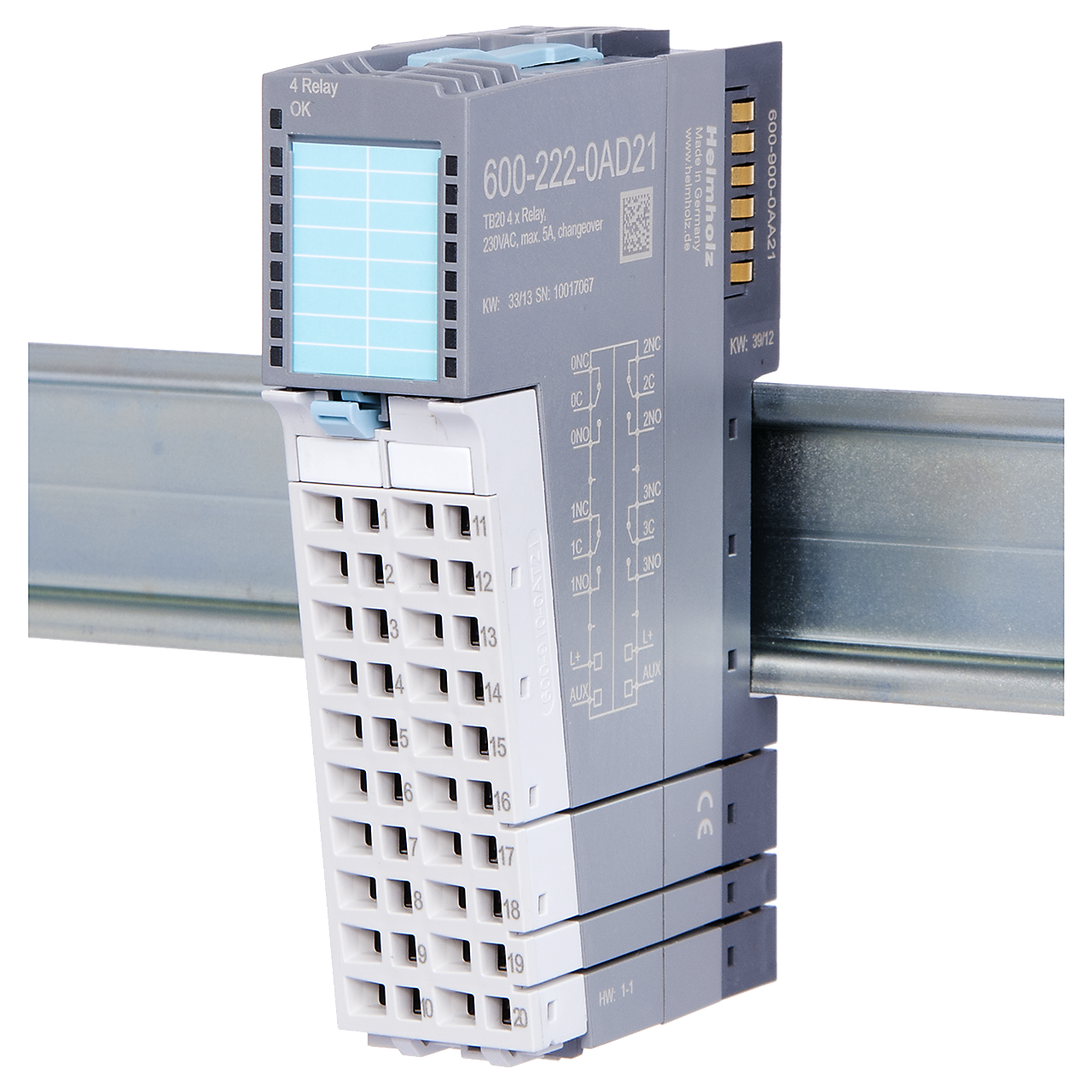

El TB20 Digital Output Module – DO 4×Relay 5 A AC 230 V (600‑222‑0AD21) de Helmholz ofrece 4 salidas de relé con contactos secos, capaces de conmutar hasta 5 A a 230 V AC. Compacto, robusto y diseñado para integrarse eficientemente en sistemas de automatización industrial.
Características principales:
- 4 salidas de relé con contactos secos (cambio de estado), aisladas eléctricamente del bus de fondo.
- Corriente de salida por canal de hasta 5 A.
- Voltaje de conmutación de hasta 230 V AC.
- Protección electrónica contra conmutaciones de alta frecuencia (filtro transitorio de 10 Hz).
- Contador de operaciones de conmutación: dos palabras de entrada (operaciones de conmutación *1,000).
- LEDs indicadores: azul para estado operativo y verde para cada canal de salida.
- Conexión para alimentación de 24 V DC y terminales para cada salida.
- Capacidad de hot‑swap, permitiendo reemplazo en línea sin interrumpir el sistema.
- Dimensiones compactas: 110 × 25 × 73 mm; peso aproximado 120 g.
- Consumo interno máximo de 60 mA; disipación máxima de 1.44 W.
- Rango de operación: 0 °C a +60 °C; almacenamiento: –20 °C a +80 °C; humedad relativa hasta 95 % sin condensación.
- Protección IP20; certificación UL 508.
Contenido del paquete:
- Módulo TB20 Digital Output – DO 4×Relay 5 A AC 230 V.
- Conector frontal para cableado y módulo base.
Beneficios clave:
- Alta capacidad de corriente por canal (5 A), ideal para cargas de mayor potencia.
- Diagnóstico visual inmediato gracias a los LEDs por canal.
- Reemplazo rápido y sin interrupciones mediante hot‑swap.
- Diseño robusto y conforme a estándares industriales, ideal para entornos exigentes.
