Descripción

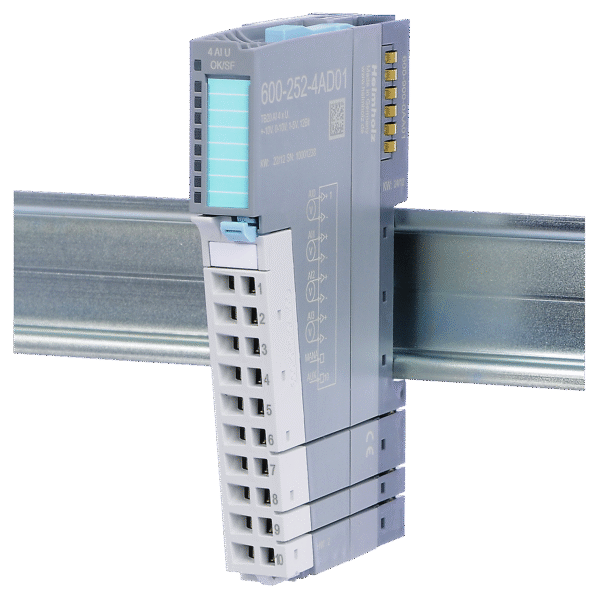

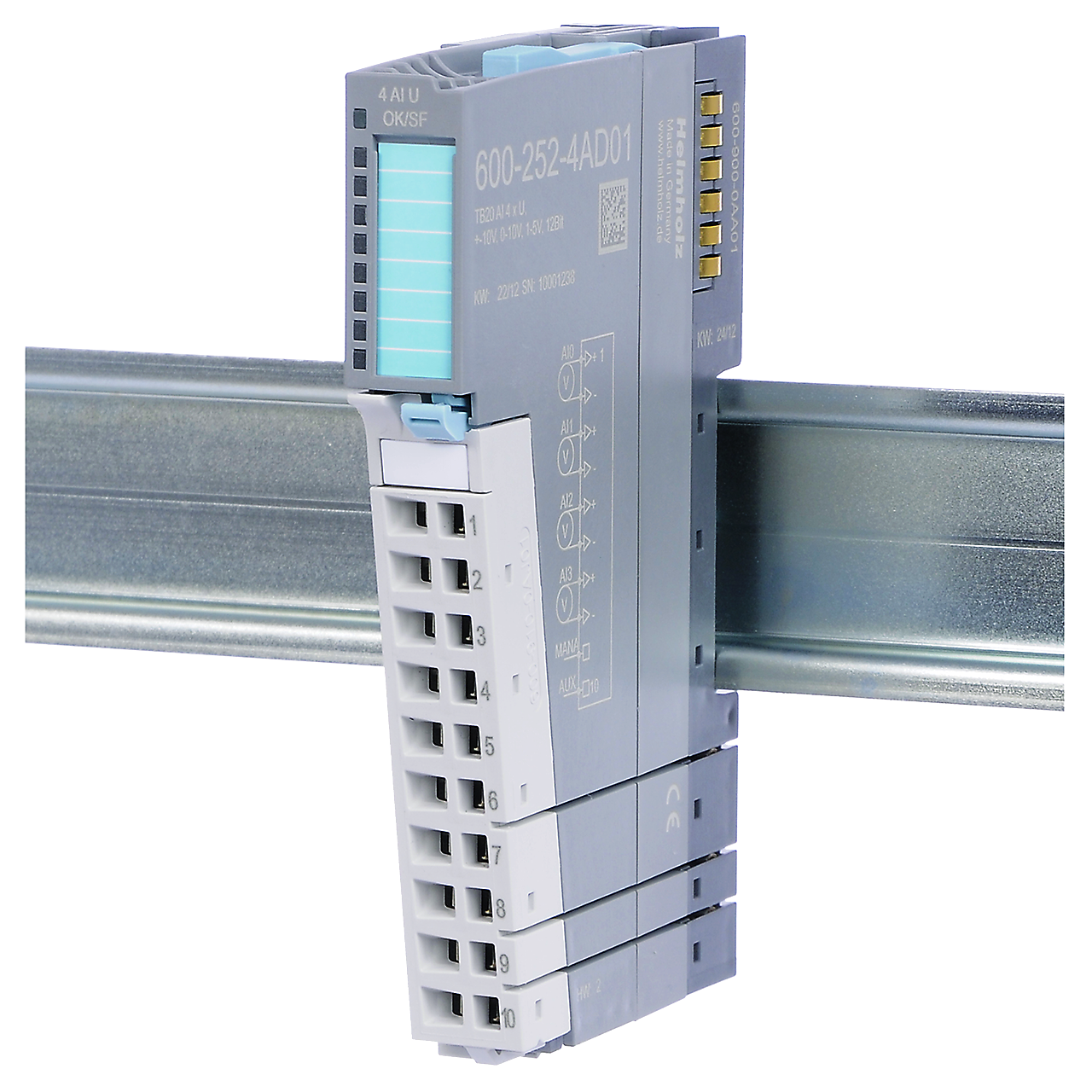

El TB20 Analog Input Module – AI 4×U (600-252-4AD01) de Helmholz ofrece 4 canales de entrada analógica de voltaje configurables entre ±10 V, 0–10 V y 1–5 V, resolución de 12 bits, y soporte para hot-swap. Compacto y fiable para aplicaciones industriales exigentes.
Características principales:
- 4 entradas analógicas de voltaje, aisladas eléctricamente del bus de fondo.
- Rangos de medición individuales por canal: ±10 V, 0–10 V, 1–5 V, ±5 V, ±2.5 V.
- Resolución de medición: 11 Bit + signo (12 Bit efectivo).
- Supresión de interferencias configurable: ninguna, 10 Hz, 50 Hz, 60 Hz o 400 Hz.
- Detección de ruptura de cable (wire break) en rangos 1–5 V.
- Alarmas configurables por canal, con valores límite ajustables en rango de 16 Bit (±27648).
- LED bicolor (azul/rojo) para indicar estado operativo o fallas.
- 4 palabras de proceso disponibles.
- Capacidad de hot-swap para reemplazo en línea sin detener el sistema.
- Dimensiones compactas: 110 × 14 × 73 mm; peso aproximado 70 g.
- Consumo interno máximo: 95 mA; disipación máxima: 0.7 W.
Contenido del paquete:
- Módulo TB20 Analog Input – AI 4×U (±10 V / 0–10 V / 1–5 V), 12 Bit.
- Conector frontal para cableado.
- Módulo base (base para montaje).
Beneficios clave:
- Flexibilidad en configuración de entradas analógicas según necesidad (soporta múltiples rangos).
- Diagnóstico avanzado mediante LEDs y detección de fallas como corte de cable.
- Hot-swap para mantener continuidad operativa sin tiempos muertos.
- Diseño robusto, compacto y aislado, ideal para entornos industriales exigentes.
