Descripción

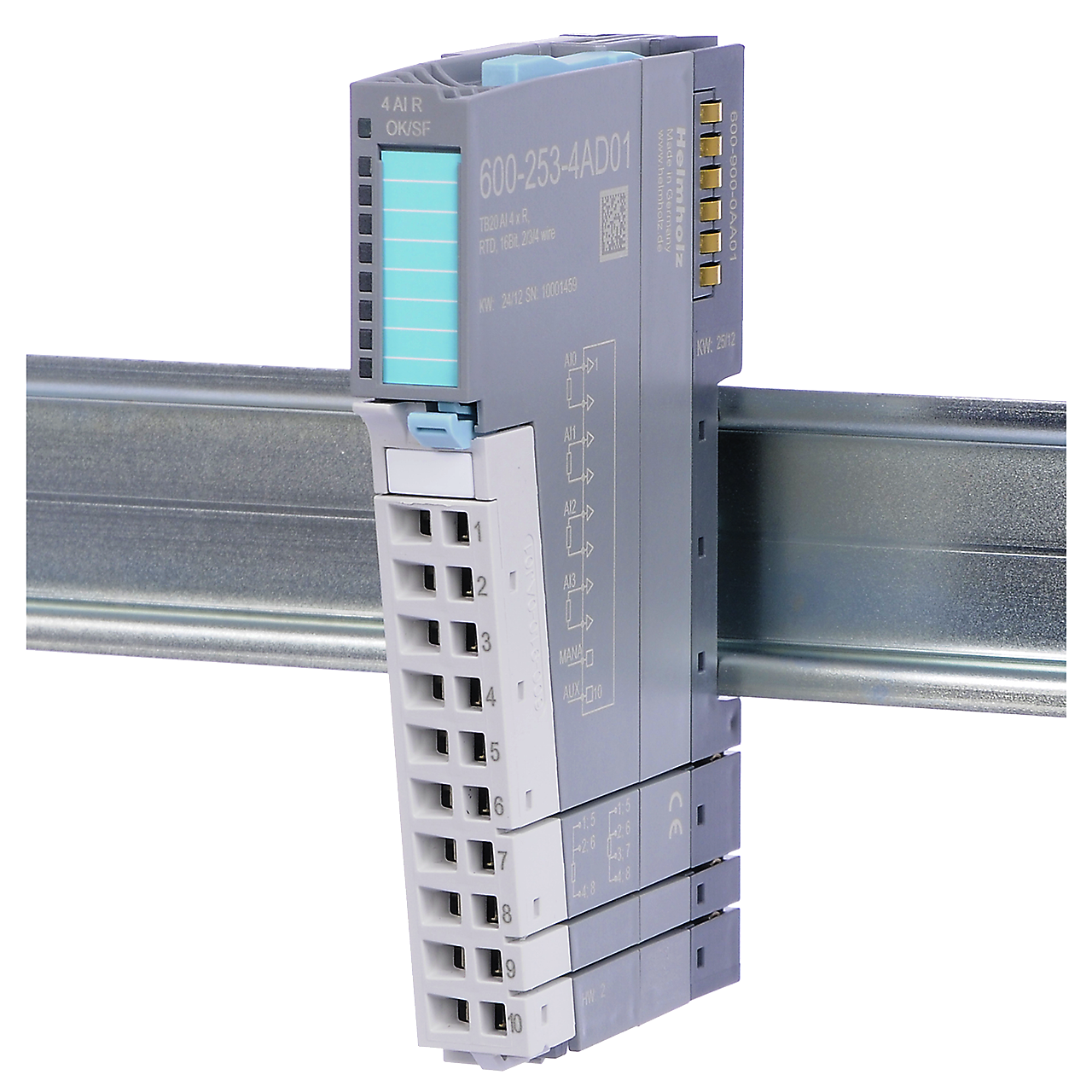

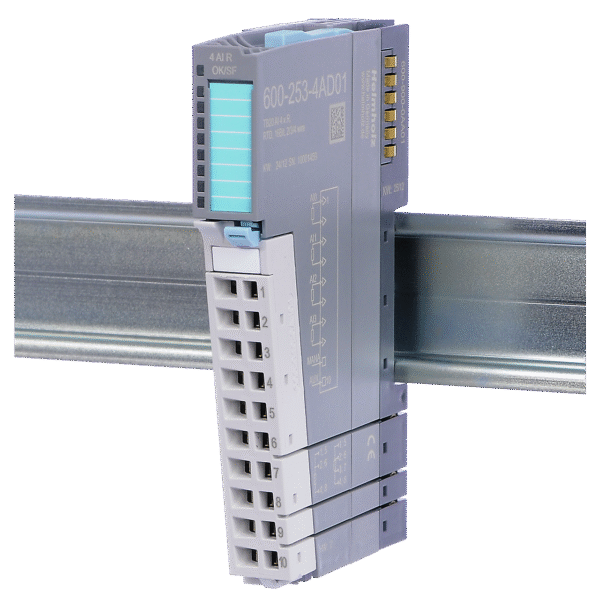

El TB20 Analog Input Module – AI 2/4×R (RTD), 16-Bit, 2/3/4-Wire (600-253-4AD01) de Helmholz ofrece hasta cuatro entradas RTD aisladas, configurable para sensores de 2-wire, 3-wire o 4-wire, con detección de rotura de cable, diagnóstico avanzado y soporte para hot-swap. Ideal para soluciones industriales precisas.
Características principales:
- De 2 a 4 entradas para medición de resistencia (RTD), eléctricamente aisladas del bus de fondo.
- Compatible con sensores de 2-wire, 3-wire y 4-wire.
- Rangos de medición configurables por canal: 150 Ω, 300 Ω, 600 Ω, 3 kΩ, 6 kΩ, Pt100, Pt1000, Ni100, Ni1000, LG-Ni1000.
- Resolución de medición de 15 bits con signo (16 Bits efectivo).
- Detección de rotura de cable (wire-break).
- Alarmas de límite configurables por canal (overflow/underflow).
- LED bicolor (azul/rojo) para indicar estado operativo y fallas.
- Diagnóstico por canal y diagnóstico general ajustables (alarma ON/OFF, overflow/underflow).
- Configuración de representación de valores (SIMATIC S7 / S5), y unidades de temperatura ( °C, °F, K).
- Hasta 4 palabras de proceso disponibles.
- Capacidad de hot-swap: reemplazo en línea sin detener el sistema.
- Corriente interna máxima: 140 mA; disipación máxima: 1 W.
- Dimensiones compactas: aprox. 110 × 14 × 73 mm; peso aproximado: 70 g.
Contenido del paquete:
- Módulo TB20 Analog Input – AI 2/4×R (RTD), 16-Bit, 2/3/4-Wire.
- Conector frontal para cableado y módulo base ya incluidos.
Beneficios clave:
- Alta versatilidad de entrada RTD en un solo módulo (2 o 4 líneas y varios tipos de sensores).
- Diagnóstico integrado para detección de fallos y supervisión visual mediante LED bicolor.
- Mantiene la continuidad operativa gracias al soporte hot-swap.
- Ideal para aplicaciones industriales que requieren mediciones precisas y flexibles en entornos críticos.
